Budowa agregatu prądotwórczego – schemat i kluczowe komponenty

Co to jest agregat prądotwórczy?

Agregat prądotwórczy to przydatne urządzenie, które przekształca energię mechaniczną, zazwyczaj pochodzącą z silnika spalinowego, w energię elektryczną. Stanowi niezawodne źródło energii, szczególnie w sytuacjach, gdy zasilanie z sieci jest niedostępne lub w czasie kryzysów.

W zależności od rodzaju zasilanych odbiorników, wyróżniamy:

• agregaty jednofazowe,
• agregaty trójfazowe.

Ich działanie opiera się na zjawisku indukcji elektromagnetycznej, które umożliwia produkcję prądu zmiennego. Obszerny wpływ na efektywność oraz stabilność generowanego prądu ma jakość użytych komponentów oraz precyzyjny sposób montażu. Te urządzenia znajdują szerokie zastosowanie, od budownictwa po rolnictwo, a także jako awaryjne zasilanie w przemyśle. Co więcej, stanowią one doskonałe rozwiązanie w sytuacjach, gdy standardowe źródło prądu zawodzi.

Jakie są kluczowe komponenty budowy agregatu prądotwórczego?

Agregat prądotwórczy składa się z wielu kluczowych komponentów, które współdziałają, aby zapewnić jego efektywność i niezawodność:

• silnik spalinowy, który napędza prądnicę, przetwarzając energię mechaniczną na energię elektryczną,
• prądnica, centralny element agregatu, z wirnikiem generującym pole magnetyczne oraz stojanem indukującym siłę elektromagnetyczną,
• system chłodzenia, który zapobiega przegrzewaniu silnika poprzez cyrkulację płynu chłodzącego lub powietrza,
• zbiornik paliwa, dostarczający niezbędną energię do silnika, co wpływa na jego wydajność i żywotność,
• rama agregatu, stanowiąca solidne podłoże dla wszystkich elementów, zapewniająca stabilność całej konstrukcji,
• panel sterowania, umożliwiający bieżące monitorowanie i kontrolowanie działania agregatu,
• system zabezpieczeń, chroniący przed potencjalnymi uszkodzeniami i awariami, zwiększający bezpieczeństwo oraz długowieczność urządzenia.

Wszystkie te składniki współpracują, tworząc funkcjonalny i niezawodny agregat prądotwórczy, który znajduje zastosowanie zarówno w budownictwie, jak i w sytuacjach wymagających wsparcia w zakresie awaryjnego zasilania.

Jakie są podstawowe wymagania budowlane dla agregatu prądotwórczego?

Podstawowe wymagania budowlane dla agregatu prądotwórczego obejmują szereg kluczowych aspektów technicznych i prawnych. W szczególności, należy uwzględnić:

• fundamenty, które powinny być wykonane z betonu i charakteryzować się dobrą izolacją przeciwwibracyjną, co znacząco ogranicza drgania,
• zastosowanie wibroizolatorów zwiększających efektywność całego systemu,
• podłoże przystosowane do przewidywanego obciążenia, co zapewnia stabilność konstrukcji,
• wentylację pomieszczenia, która odgrywa istotną rolę w skutecznym odprowadzaniu ciepła, co pozwala uniknąć przegrzewania silnika,
• rurę wydechową, która musi sprawnie kierować spaliny na zewnątrz budynku.

Projektując agregatornię, należy również zwrócić uwagę na normy takie jak N SEP-E-001, które dotyczą instalacji elektroenergetycznych niskiego napięcia. Warto pamiętać o zainstalowaniu czerpni oraz wyrzutni powietrza, a także kanałów akustycznych, które zminimalizują hałas generowany przez agregat. Wszystkie te elementy mają na celu zapewnienie bezpieczeństwa, efektywności działania oraz zgodności z obowiązującymi przepisami prawa.

Jak działa silnik spalinowy w agregacie prądotwórczym?

Silnik spalinowy w agregacie prądotwórczym odgrywa kluczową rolę, przekształcając energię chemiczną paliwa, takiego jak benziną bezołowiową (95PB) lub olej napędowy, w energię mechaniczną. Proces ten polega na spalaniu paliwa w cylindrach, co prowadzi do ruchu tłoków. Ten ruch z kolei przekłada się na wał korbowy, napędzający prądnicę.

W agregatach stosuje się zarówno silniki dwusuwowe, jak i czterosuwowe, przy czym te drugie cieszą się największą popularnością. Silniki czterosuwowe przechodzą przez cztery fundamentalne etapy:

• ssanie – do cylindrów zasysane jest powietrze z otoczenia,
• sprężanie – powietrze miesza się z paliwem, które jest sprężane przed zapłonem,
• praca – następuje spalanie mieszanki paliwowej,
• wydech – układ wydechowy odprowadza spaliny.

Aby silnik funkcjonował prawidłowo, niezwykle istotne jest użycie odpowiednich płynów eksploatacyjnych, jak olej silnikowy, oraz regularna wymiana filtra powietrza. Dbając o silnik, można znacznie wydłużyć jego trwałość i efektywność, dlatego konserwacja ma kluczowe znaczenie. Dodatkowo, układ wydechowy, który odprowadza spaliny, pełni bardzo ważną rolę w zapewnieniu bezpiecznej pracy agregatu.

Dzięki tym wszystkim elementom, silnik spalinowy w agregacie prądotwórczym działa sprawnie, dostarczając stabilną moc potrzebną do wytwarzania energii elektrycznej.

Jak prądnica przekształca energię mechaniczną w elektryczną?

Prądnica odgrywa fundamentalną rolę w agregatach prądotwórczych, przekształcając energię mechaniczną w energię elektryczną. Jej działanie opiera się na zjawisku indukcji elektromagnetycznej. Wewnątrz stojana wirnik, napędzany silnikiem spalinowym, wiruje, co może być wspomagane przez magnesy lub uzwojenia, generując tym samym pole magnetyczne.

Kiedy wirnik się obraca, zmieniające się pole indukuje siłę elektromagnetyczną (SEM) w uzwojeniach znajdujących się w stojanie. W prądnicach synchronicznych oraz asynchronicznych, wirnik wytwarza różne typy prądów elektrycznych. Stojan, będący komponentem pasywnym, składa się z uzwojeń wykonanych z miedzi lub aluminium, a każdy z tych materiałów ma swoje unikalne właściwości przewodzące.

Kluczowym elementem działania prądnicy jest stabilizacja napięcia w trakcie generacji energii, co realizuje regulator AVR (Automatycznej Regulacji Napięcia). Ten system współpracuje ściśle z prądnicą, aby utrzymać stabilne napięcie wyjściowe.

Jakość zastosowanych komponentów prądnicy znacząco wpływa na jej efektywność oraz trwałość, co ma szczególne znaczenie w przemyśle oraz podczas sytuacji awaryjnych, gdzie niezawodność jest absolutnie kluczowa.

Co to jest wirnik i jaka jest jego rola w działaniu agregatu?

Wirnik to kluczowy element prądnicy w agregacie prądotwórczym, odpowiedzialny za generowanie pola magnetycznego. Może być skonstruowany z:

• magnesów trwałych,
• uzwojeń zasilanych prądem stałym.

Gdy wirnik się obraca, stworzone pole magnetyczne oddziałuje na uzwojenia stojana. To zjawisko prowadzi do wytwarzania siły elektromagnetycznej (SEM), niezbędnej do produkcji prądu elektrycznego. Energia mechaniczna, która napędza wirnik, pochodzi z silnika spalinowego, co czyni go fundamentalnym elementem procesu indukcji. Wydajność wirnika ma bezpośredni wpływ na jakość generowanego prądu.

Dobrze zaprojektowany wirnik może znacząco poprawić efektywność produkcji energii, co jest istotne zarówno w zastosowaniach przemysłowych, jak i w sytuacjach awaryjnych. Co więcej, właściwy dobór komponentów prądnicy, w tym wirnika, ma ogromne znaczenie dla niezawodności całego agregatu prądotwórczego.

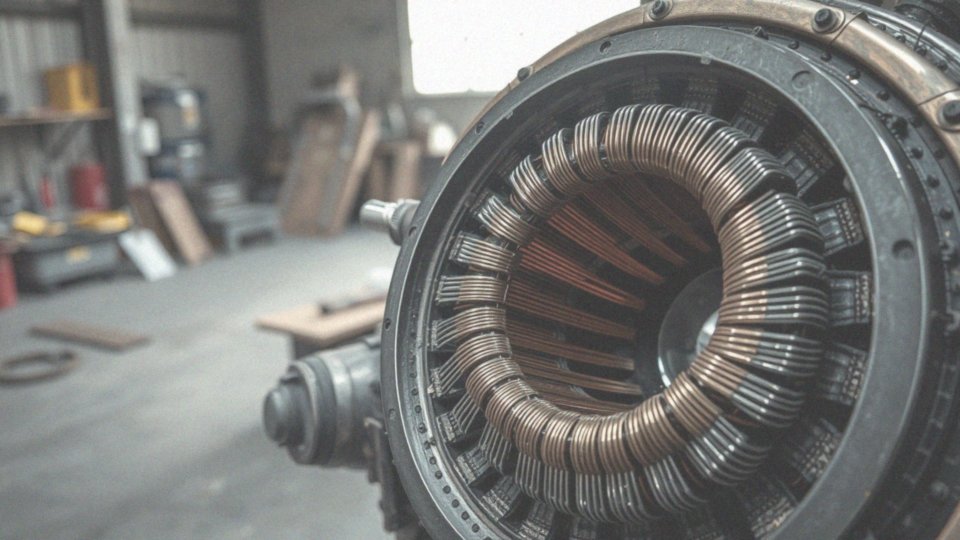

Jak funkcjonuje stojan w agregacie prądotwórczym?

Stojan w agregacie prądotwórczym to istotny element prądnicy, okalający wirnik. Jego podstawowe zadanie polega na przechwytywaniu energii elektrycznej, która powstaje dzięki obracającemu się polu magnetycznemu wirnika. W wnętrzu stojana znajdują się uzwojenia, które mają kluczowe znaczenie. Odpowiadają one za indukcję siły elektromagnetycznej (SEM) w efekcie zmian pola magnetycznego.

Proces ten przekształca energię magnetyczną w elektryczną, dostępną na wyjściu agregatu. Materiał, z jakiego wykonane są uzwojenia – miedź lub aluminium – posiada różne właściwości, co wpływa na efektywność oraz trwałość całej prądnicy. Wybór odpowiednich materiałów oraz ich jakość są niezwykle istotne, ponieważ to one zapewniają stabilność zarówno napięcia, jak i częstotliwości generowanego prądu zmiennego.

Stojan pełni zatem kluczową rolę w zapewnieniu niezawodności oraz efektywności agregatu prądotwórczego. Jakiekolwiek zmiany w jego konstrukcji mogą mieć znaczący wpływ na funkcjonowanie całego systemu zasilającego. Dlatego dokładne wykonanie i regularna konserwacja stojana są niezbędne, by zagwarantować długotrwałą pracę agregatu.

Co to jest system chłodzenia w agregacie prądotwórczym?

System chłodzenia w agregacie prądotwórczym odgrywa niezwykle istotną rolę w zapewnieniu jego sprawności. Jego podstawowym zadaniem jest eliminacja ciepła generowanego przez silnik spalinowy, co pomaga uniknąć przegrzewania i potencjalnych uszkodzeń. W skład tego systemu zazwyczaj wchodzą trzy główne komponenty:

• chłodnica,
• wentylator,
• kanały, którymi przepływa czynnik chłodzący, najczęściej w postaci płynu.

Chłodnica w połączeniu z wentylatorem tworzy efektywny strumień powietrza, pozwalający na skuteczne odprowadzanie nadmiaru ciepła do otoczenia. Wentylator aktywuje się, gdy temperatura wzrasta, co maksymalizuje efektywność chłodzenia. Dobrze jest przeprowadzać regularne przeglądy, aby zapewnić prawidłowe działanie systemu — w szczególności warto kontrolować poziom płynu chłodniczego oraz oczyścić chłodnicę z zanieczyszczeń. Odpowiednia wentylacja pomieszczenia, w którym znajduje się agregat, jest również niezwykle ważna. Kanały do odprowadzania ciepłego powietrza oraz elektryczny system żaluzji pomagają w utrzymaniu optymalnych warunków. Taki dobór rozwiązań przyczynia się do zwiększenia trwałości elementów chłodzenia. Efektywne zarządzanie temperaturą nie tylko wydłuża żywotność silnika, ale także minimalizuje ryzyko awarii, co jest kluczowe dla stabilnej pracy całego agregatu prądotwórczego.

Jakie zabezpieczenia zawiera agregat prądotwórczy?

Agregat prądotwórczy jest wyposażony w szereg zabezpieczeń, które znacząco wpływają na jego funkcjonalność i bezpieczeństwo użytkowania. Przede wszystkim chroni on przed przeciążeniem, co ma kluczowe znaczenie dla ochrony silnika oraz innych komponentów, eliminując ryzyko ich uszkodzenia podczas intensywnej pracy. Kolejnym istotnym aspektem jest zabezpieczenie przed zwarciami, które zapobiega poważnym usterkom oraz ewentualnym pożarom. Ponadto agregaty są wyposażone w systemy monitorujące, które śledzą spadki napięcia oraz wzrost temperatury. Dzięki takim funkcjom można szybko zauważyć nietypowe zjawiska.

Nie mniej ważna jest ochrona przed zbyt niskim poziomem oleju, która zapewnia odpowiednie smarowanie silnika, tym samym niwelując ryzyko jego awarii. W sytuacjach kryzysowych użytkownicy mają możliwość błyskawicznego odłączenia zasilania za pomocą głównego wyłącznika, co znacząco zwiększa bezpieczeństwo. Funkcja AVR, czyli Automatyczna Regulacja Napięcia, stabilizuje napięcie wyjściowe, co chroni podłączone urządzenia przed niebezpiecznymi wahanami.

Dodatkowe zabezpieczenia, takie jak:

• różnicowoprądowe wyłączniki,
• odgromniki,
• ochronniki przeciwprzepięciowe,

są kluczowe dla zabezpieczenia instalacji elektrycznej przed przepięciami. Nowoczesne modele agregatów często oferują także rozwinięte systemy diagnostyki wewnętrznej, które nieustannie monitorują parametry pracy urządzenia oraz informują o potencjalnych problemach, co znacznie podnosi komfort i bezpieczeństwo korzystania z nich.

Jakie znaczenie ma właściwa wentylacja agregatu prądotwórczego?

Dobrze przemyślana wentylacja agregatu prądotwórczego odgrywa kluczową rolę w jego efektywności i niezawodności. Silnik spalinowy generuje znaczną ilość ciepła, które należy skutecznie odprowadzić, aby uniknąć problemów z przegrzewaniem. Gdy silnik osiąga zbyt wysoką temperaturę, jego wydajność maleje, a zużycie paliwa rośnie, co z kolei wpływa na działanie całego systemu. Wentylacja jest również istotna dla zapewnienia świeżego powietrza potrzebnego do prawidłowego spalania.

W pomieszczeniu, w którym zainstalowany jest agregat, warto pomyśleć o systemie wentylacyjnym. Taki system powinien zawierać:

• czerpnie,
• wyrzutnie powietrza,
• kanały wentylacyjne.

Odpowiednie warunki pracy obniżają temperaturę, co przyczynia się do wydłużenia żywotności urządzenia i minimalizuje ryzyko uszkodzeń. Efektywna wentylacja wpływa również na proces chłodzenia, zapewniając odpowiedni przepływ powietrza wokół chłodnicy. W przypadku niedostatecznej wentylacji mogą wystąpić zatory cieplne, które negatywnie oddziałują na działanie agregatu. Dlatego warto zainwestować w skuteczne rozwiązania wentylacyjne, aby zapewnić bezpieczeństwo i maksymalną efektywność agregatu prądotwórczego.

Jakie informacje dostarcza panel sterowania agregatu?

Panel sterowania agregatu prądotwórczego dostarcza cennych informacji o jego funkcjonowaniu. Na wyświetlaczu można znaleźć istotne wartości, takie jak:

• napięcie,
• prąd,
• częstotliwość.

Te dane pomagają w bieżącym monitorowaniu stanu zasilania. Dodatkowe informacje dotyczące:

• mocy,
• temperatury silnika.

Te dane są kluczowe dla oceny wydajności urządzenia. Panel oferuje także funkcje związane z bezpieczeństwem, takie jak:

• alarmy,
• komunikaty o ewentualnych błędach,
• szybkie reagowanie w razie wystąpienia problemów.

Użytkownicy mogą łatwo śledzić całkowity czas pracy agregatu za pomocą licznika motogodzin, co jest ważne przy planowaniu konserwacji. Współczesne panele sterowania mogą być wyposażone w różnorodne interfejsy komunikacyjne, jak na przykład:

• styki do Systemu Zarządzania Budynkiem (BMS).

Ponadto, niektóre modele oferują:

• funkcje alarmów zdalnych,
• możliwość zdalnego wyłączenia urządzenia.

Dzięki tym innowacjom możliwe staje się efektywne zarządzanie pracą agregatu z dowolnego miejsca. Pulpit sterowania zyskuje więc na znaczeniu jako fundamentalne narzędzie, które zapewnia nie tylko bezpieczne, ale i efektywne użytkowanie, a także umożliwia kontrolowanie parametrów pracy silnika i prądnicy.

Jak układ SZR wpływa na działanie agregatu prądotwórczego?

Układ SZR, czyli Samoczynne Załączanie Rezerwy, odgrywa niezwykle istotną rolę w pracy agregatu prądotwórczego. Jego głównym zadaniem jest automatyczne przełączanie pomiędzy zasilaniem z sieci a generatorem. W sytuacji, gdy dojdzie do przerwy w dostawie energii, system błyskawicznie uruchamia agregat, co pozwala zachować ciągłość zasilania. Taki mechanizm jest nieoceniony szczególnie w miejscach, gdzie niezawodność energii jest kluczowa, na przykład w szpitalach czy serwerowniach.

Układ SZR nieustannie monitoruje napięcie w sieci niskonapięciowej, przełączając zasilanie tuż zanim dojdzie do całkowitego zaniku. Po przywróceniu prawidłowych wartości napięcia, system wraca do zasilania sieciowego, co dodatkowo chroni silnik przed nadmiernym zużyciem. Schemat podłączenia automatyki SZR ma również ogromne znaczenie dla efektywności pracy agregatu oraz bezpieczeństwa podłączonych urządzeń.

W przypadku domowych instalacji czy zasilania awaryjnego w obiektach budowlanych, właściwie dobrana szafa SZR z przełącznikami sieć-agregat ułatwia zarządzanie zasilaniem. Takie rozwiązanie redukuje ryzyko awarii oraz minimalizuje ewentualne przerwy w dostawie prądu. Automatyka agregatu współpracująca z układem SZR stanowi zatem fundament stabilności dostaw energii i znacząco zwiększa efektywność całego systemu zasilania.

Jakie są podstawowe zasady wytwarzania prądu przez agregat prądotwórczy?

Agregat prądotwórczy produkuje energię elektryczną dzięki zjawisku indukcji elektromagnetycznej. Proces ten rozpoczyna się od silnika spalinowego, który zamienia chemiczną energię paliwa na energię mechaniczną, napędzając wirnik prądnicy. Gdy wirnik porusza się w polu magnetycznym, dochodzi do indukcji siły elektromagnetycznej (SEM) w uzwojeniach stojana, co w efekcie generuje prąd elektryczny.

Kluczowymi parametrami są:

• napięcie,
• częstotliwość.

Te parametry są kontrolowane przez regulator AVR (Automatyczna Regulacja Napięcia). Dodatkowo, odpowiedni wybór przewodów zasilających oraz skuteczne uziemienie mają wpływ na bezpieczeństwo i wydajność całego systemu. Jakość zastosowanych komponentów prądnicy oraz ich precyzyjny montaż są istotne dla stabilności działania agregatu. Systematyczne monitorowanie parametrów i konserwacja urządzenia przedłużają jego żywotność, przyczyniając się także do poprawy jakości generowanego prądu.

Jakie czynniki wpływają na jakość generowanego prądu przez agregat prądotwórczy?

Jakość energii elektrycznej produkowanej przez agregat prądotwórczy jest uzależniona od wielu istotnych czynników. Do najważniejszych z nich należą:

• stabilność napięcia oraz częstotliwości,
• obecność harmonicznych,
• poziom zakłóceń.

Kluczową rolę w tym procesie odgrywa regulator AVR (Automatyczna Regulacja Napięcia), który stabilizuje napięcie wyjściowe sprzętu. Wydajność prądnicy oraz ilość harmonicznych są również efektem:

• dokładności wykonania,
• jakości wykorzystanych materiałów,
• kondycji silnika spalinowego.

Regularna konserwacja silnika spalinowego może znacznie podnieść jakość dostarczanego prądu. Co więcej, agregaty inwerterowe na ogół wyposażone są w zaawansowane systemy stabilizacji, takie jak:

• inwertery,
• cyklokonwertery.

Dbając o konserwację, właściwy dobór komponentów oraz ich wysoką jakość, zapewniamy stabilne i niezawodne zasilanie.

Jakie są różnice pomiędzy agregatem jednofazowym a trójfazowym?

Agregaty jednofazowe i trójfazowe różnią się w generowaniu prądu zmiennego oraz ich przeznaczeniu. Agregaty jednofazowe wytwarzają napięcie na poziomie 230V, co czyni je idealnym rozwiązaniem do zasilania takich urządzeń jak:

• sprzęt AGD,
• oświetlenie,
• różnego rodzaju elektronarzędzia.

Ich moc zwykle wynosi między 3 a 5 kW, co w zupełności wystarcza dla standardowych zastosowań. Z kolei agregaty trójfazowe produkują napięcie 400V, co pozwala na osiąganie znacznie wyższych mocy, sięgających nawet kilkudziesięciu kW. Dzięki temu, świetnie nadają się do napędzania dużych maszyn, na przykład:

• silników elektrycznych,
• pomp.

To może być szczególnie istotne w przemyśle, gdzie kluczowe są zarówno efektywność energetyczna, jak i odpowiednia moc elektryczna. Co ciekawe, agregaty trójfazowe mogą również zasilać urządzenia jednofazowe, aczkolwiek wymaga to odpowiedniego rozkładu obciążenia na poszczególne fazy, co z kolei minimalizuje ryzyko przeciążeń. Dzięki swojej wszechstronności i wyższej mocy, trójfazowe agregaty preferowane są w przemyśle, natomiast jednofazowe sprawdzają się w gospodarstwach domowych oraz małych firmach. Ostateczny wybór agregatu powinien być uzależniony od specyfiki zasilanych urządzeń oraz ich wymagań dotyczących mocy.

Co znajduje się w schemacie budowy agregatu prądotwórczego?

Schemat budowy agregatu prądotwórczego przedstawia istotne elementy oraz ich wzajemne połączenia, co jest kluczowe dla prawidłowego funkcjonowania urządzenia. W skład agregatu wchodzi:

• silnik spalinowy, zasilany przez dedykowany układ paliwowy,
• system chłodzenia oraz smarowania, który zapewnia optymalne warunki eksploatacji,
• prądnica, składająca się z wirnika i stojana, produkująca energię elektryczną w wyniku indukcji elektromagnetycznej,
• układ sterowania, który obejmuje panel kontrolny, regulator AVR oraz niezbędne zabezpieczenia, takie jak wyłączniki główne i gniazda 400V,
• system uziemienia, który pełni ważną rolę w ochronie przed przepięciami i awariami.

W kontekście instalacji, schemat powinien zawierać szczegóły dotyczące podłączenia agregatu do instalacji domowej oraz zastosowania przełącznika sieć-agregat, co zapewnia elastyczność i bezpieczeństwo podczas pracy. Na przykład, odpowiedni dobór materiałów takich jak stal czy aluminium ma dużą wagę dla trwałości i efektywności pracy agregatu. Taki realistyczny schemat znacznie ułatwia proces instalacji, konserwacji oraz ewentualnych napraw, co przyczynia się do długotrwałej niezawodności urządzenia.
